Które diody LED są lepsze.
Na rynku mamy różne produkty, w których stosuje się diody LED. Spotykamy je w oświetleniu i urządzeniach elektronicznych. Jakie są ich rodzaje i na którą taśmę LED lub lampę roboczą się zdecydować? Oto krótki przewodnik po świecie diod.
Diody LED różnią się między sobą wielkością, kształtem, mocą, barwą światła, zastosowaniem i technologią.
Podstawowe rodzaje diod:
SMD
Dioda montowana na płytce, mała i wydajna, często stosowana w taśmach LED.

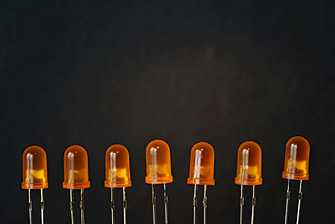

DIP
Dioda starszej technologii, większa i mniej wydajna niż SMD, stosowana w oświetleniu zewnętrznym. Posiadają kształt „pocisku” lub „pigułki” oraz dwie nóżki, które można wpiąć w obwód scalony.
COB
Dioda o dużej mocy, złożona z wielu małych diod LED na jednej płytce, stosowana w oświetleniu przemysłowym i samochodowym.
High Power LED
Dioda o wysokiej mocy, wymagająca stałoprądowego zasilacza i chłodzenia. Wyróżniają się długą żywotnością. Najczęściej stosowana w przemyśle specjalistycznym (górnictwo, wojsko, pola naftowe).
W tym artykule skupimy się na SMD I COB, aby wiedzieć, na które produkty z tymi diodami się zdecydować stojąc przed sklepową półką.

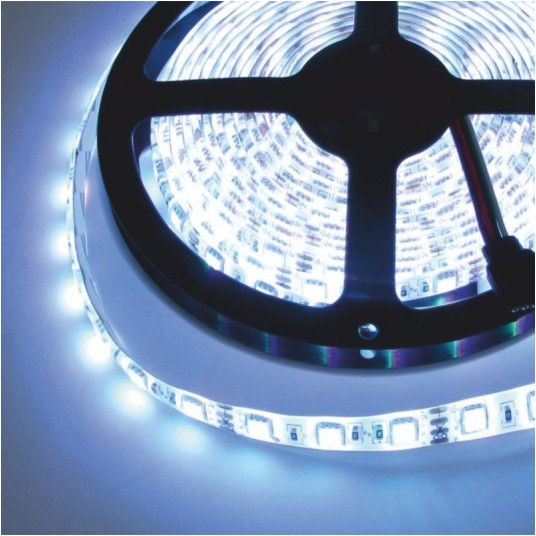

SMD
Surface mounted diode, czyli dioda montowana powierzchniowo, która wyparła diody DIP, obecnie stosowane już tylko jako diody sygnalizujące stan urządzenia. Dioda SMD jest przymocowana do płytki drukowanej (PCB) za pomocą lutowania powierzchniowego, a następnie pokrywana żywicą epoksydową dla ochrony. Te diody są znacznie mniejsze od swoich starszych poprzedniczek i dzięki temu znalazły zastosowanie w wielu produktach oświetlenia wewnętrznego, zewnętrznego ,samochodowego czy w elektronice.
Diody SMD najczęściej dzielimy ze względu na rozmiar. Oznaczenie to 4 cyfry, które informują nas o rozmiarze diody. Najpopularniejsze z nich to:
SMD 3528 – wymiary 3,5 mm x 2,8 mm; jedna z pierwszych diod stosowana w taśmach i żarówkach ledowych; dzięki małym rozmiarom możemy ją znaleźć również w oprawach meblowych
SMD 2835 – wymiary 2,8 mm x 3,5 mm; udoskonalona wersja SMD 3528; posiada większy radiator i większą efektywność świetlną
SMD 5050 – wymiary 5 mm x 5 mm; daje znacznie większą ilość światła niż pierwsze diody LED
SMD 5630 – wymiary 5,6 mm x 3 mm; posiada mniejszą powierzchnię niż kwadratowa dioda SMD 5050, ale emituje dwukrotnie więcej światła; występuje głównie w mocniejszych żarówkach i taśmach led
SMD 5730 – wymiary 5,7 mm x 3 mm; jedna z najnowszych i najmocniejszych diod na rynku

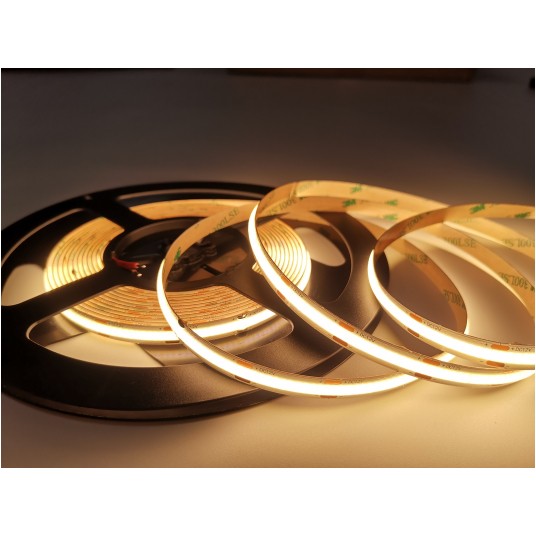

COB
Diody COB (chip on board) to wiele małych diod, które zamieszczone są bezpośrednio na podłożu, co pozwala uzyskać większą moc świetlną oraz lepsze odprowadzenie ciepła. Technologia COB umożliwia zamocowanie dużej ilości diod na małych podkładach. Nieważne ile ich jest na płytce, jednak zawsze będzie występował jeden obwód i dwa złącza. Pozwala to na niskie zużycie energii i bardzo dużą wydajność.
Porównanie LED SMD oraz LED COB
| LED SMD | LED COB |
| – mniejsze, składają się z pojedynczego układu LED – potrzebują osobnego obwodu na każdą diodę – chip LED montowany na płytce drukowanej (PCB) – świecą w bardziej rozproszony sposób – wielobarwne, bardziej elastyczne | – większa gęstość chipów, płaska powierzchnia, większa moc świetlna, lepsze odprowadzanie ciepła – prosta, nieskomplikowana konstrukcja, jeden obwód i dwa złącza – diody LED zamontowane bezpośrednio na podłożu – światło skoncentrowane i równomierne – wysoka wydajność świetlna, niskie zużycie energii – jednobarwne – wyższy wskaźnik oddawania barw (CRI) – bardziej odporne na uszkodzenia mechaniczne |
Ze względu na powyższe cechy diody SMD idealnie sprawdzą się do kompozycji świetlnych, natomiast COB będą lepsze w zastosowaniu lamp roboczych oraz naświetlaczy.
